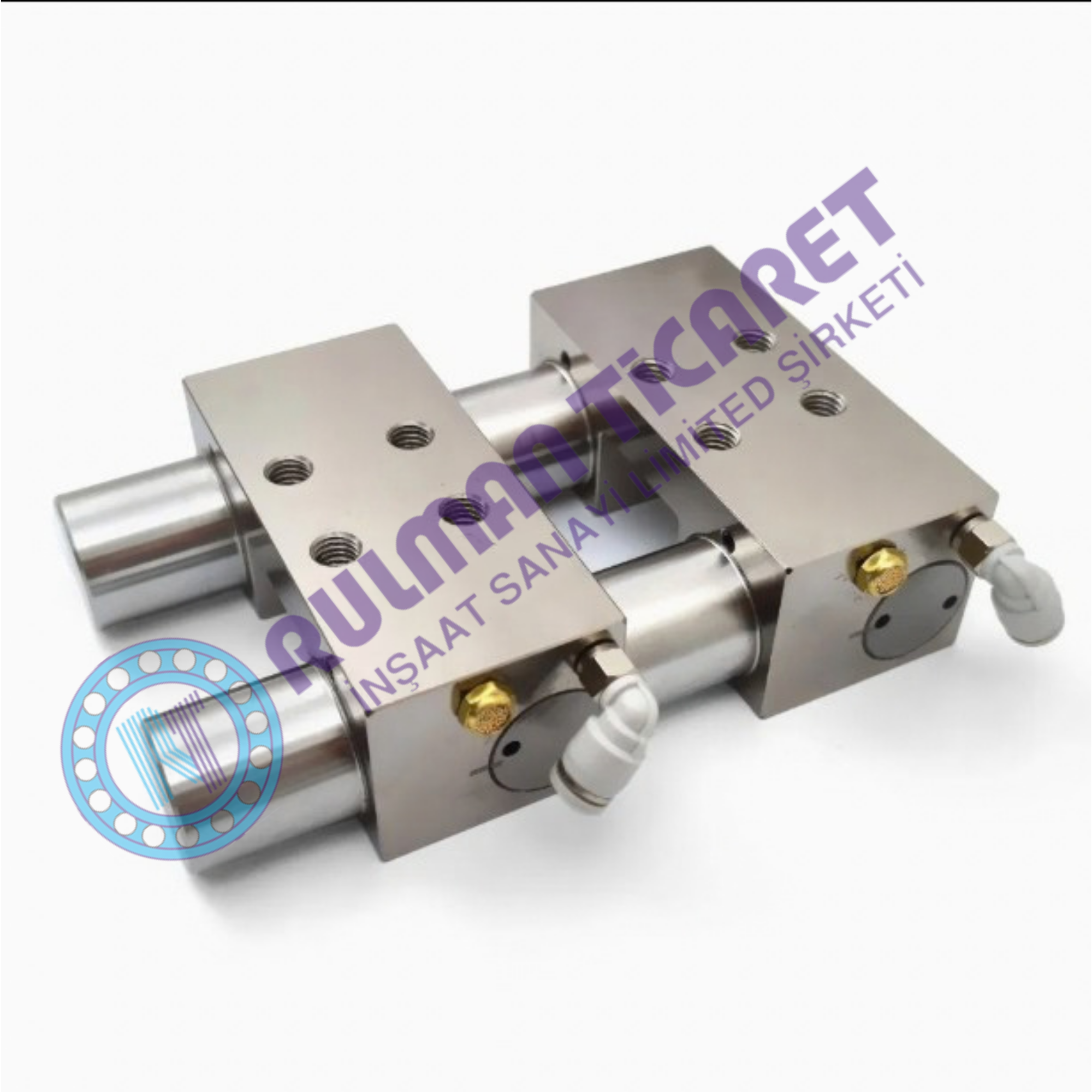

Erredi Lineer Ray Ve Mil Fren Sistemleri: Endüstriyel Emniyet ve Yüksek Pozisyonlama Hassasiyeti

Ağır sanayi otomasyonunda, CNC işleme merkezlerinde ve yüksek hızda çalışan mekanik hatlarda doğrusal hareketin güvenli bir şekilde kontrol edilmesi, sistem performansının en kritik unsurlarından biridir. Erredi lineer ray ve millere uygun frenleme sistemleri (lineer frenler), yüksek hassasiyetli eksenlerde hem statik tutma hem de acil durum (emergency stop) frenlemesi sağlayarak mekanik sistemlerin ve operatörlerin güvenliğini üst düzeyde tutar.

Bu kapsamlı rehberde; Erredi lineer kılavuz (kray) ve silindirik mil sistemlerinde kullanılan frenleme mekanizmalarını, çalışma prensiplerini, çeşitlerini ve endüstriyel avantajlarını detaylıca ele alacağız.

Erredi Lineer Frenleme Sistemi Nedir?

Lineer frenler; lineer arabanın (blok) ray üzerinde veya rulmanın mil üzerinde kaymasını istenildiği anda engellemek, pozisyonu sabitlemek veya olası güç kesintilerinde yükün serbest düşüşünü önlemek için tasarlanmış özel güvenlik elemanlarıdır.

Erredi ray ve mil sistemlerine entegre edilen bu tutma/frenleme üniteleri, yüksek tutma kuvvetlerini son derece dar profil boyutlarında sunarak ekstra alan gereksinimini minimize eder. Manuel, pnömatik, hidrolik veya elektriksel tetikleme mekanizmaları ile çalışabilirler.

Çalışma Prensibi ve İşlevselliği

Lineer eksenlerde frenleme sistemleri temel olarak iki farklı senaryoda görev yapar:

İşletim / Pozisyonlama Frenlemesi (Holding Brake): Eksen belirli bir noktaya ulaştığında, sürücü motorunun üzerindeki yükü hafifletmek veya dış kuvvetler altında konum stabilitesini sıfır boşlukla (zero-backlash) korumak amacıyla devreye girer. Özellikle dikey eksenli (Z ekseni) uygulamalarda motorun sürekli akım çekmesini önler.
Acil Durum Frenlemesi (Safety Brake): Elektrik kesintileri, basınç düşüşleri veya acil stop butonuna basılması gibi durumlarda mil veya ray üzerindeki hareketi anında kilitler. “Normally Closed” (Normalde Kapalı / Yay Baskılı) modeller, enerji kesildiği anda yay gücüyle devreye girerek yer çekimine bağlı kazaları engeller.

Erredi Lineer Ray ve Mil Fren Çeşitleri

Kullanım alanına, tahrik tipine ve eksen yapısına göre tercih edebileceğiniz temel frenleme türleri şunlardır:

1. Pnömatik Lineer Ray Frenleri

En yaygın kullanılan fren çeşididir. Hava basıncı uygulandığında fren balataları açılır ve araba serbestçe hareket eder. Basınç kesildiğinde ise dahili güçlü yaylar vasıtasıyla ray yüzeyine yüksek basınç uygulanarak kilitlenme sağlanır.

Avantajı: Çok hızlı tepki süresi, yüksek tutma torku ve güvenli çalışma (Fail-Safe) yapısı.

2. Manuel Lineer Frenler (El İle Ayarlamalı)

Elektrik veya hava beslemesi gerektirmeyen, doğrudan bir kol veya cıvata yardımıyla mekanik olarak sıkıştırılan sistemlerdir.

Avantajı: Ekonomiktir; manuel ayarlamalı tezgahlar, fikstürler ve ayarlanabilir sehpa mekanizmaları için idealdir.

3. Hidrolik Lineer Frenler

Aşırı ağır yüklü eksenlerde, yüksek tutma kuvveti gerektiren devasa torna ve freze tezgahlarında tercih edilir.

Avantajı: Pnömatik sistemlere kıyasla metrekareye düşen tutma kuvveti katbekat daha yüksektir.

4. Silindirik Mil Frenleme Elemanları

Erredi sertleştirilmiş krom kaplı miller üzerinde çalışan bu frenler, silindirik yapıyı tam kavrayarak milin dönmesini ve eksenel kaymasını engeller.

Erredi Lineer Fren Kullanmanın Sağladığı Avantajlar

Endüstriyel hatlarınızda Erredi uyumlu frenleme üniteleri tercih etmek sisteminize şu katma değerleri sunar:

Eksenel Boşluğu Sıfırlama: Hassas işleme sırasında kesme kuvvetlerinden kaynaklanan mikro titreşimleri sönümleyerek işleme kalitesini artırır.
Motor ve Sürücü Ömrünü Uzatma: Bekleme sürelerinde motorun tork üretmesine gerek kalmaz. Bu sayede sürücülerin ve motorların ısınması engellenir, enerji tasarrufu sağlanır.
Dikey Eksen Güvenliği: İş mili (spindle) veya robot kollarının elektrik kesintisinde aşağı yönlü düşmesini %100 engeller.
Kompakt Tasarım: Erredi lineer arabaların ölçülerine tam uyum sağlayarak standart blok boyutlarını bozmadan sisteme kolayca entegre edilir.

Kullanım Alanları

Erredi lineer ray ve miller için fren çözümleri geniş bir endüstriyel yelpazede kullanılmaktadır:

CNC İşleme Merkezleri ve Otomasyon: Takım tezgahları, tabla sabitleme ve Z ekseni güvenlik sistemleri.
Karate ve Pres Hatları: Sac işleme makineleri, giyotin makaslar ve yükleme robotları.
Medikal ve Laboratuvar Cihazları: Yüksek pozisyon doğruluğu gerektiren tomografi ve ayarlanabilir hasta masaları.
Özel Amaçlı Otomatik Montaj Hatları: Parça transfer üniteleri, ambalaj ve istifleme makineleri.

Doğru Fren Seçimi İçin Dikkat Edilmesi Gerekenler

Erredi sistemleriniz için fren seçerken şu teknik parametreler göz önünde bulundurulmalıdır:

Kullanılan Ray veya Mil Ölçüsü: Ray genişliği (örn: 15, 20, 25, 30, 35 mm) ve profili ile tam uyum.
Gerekli Tutma Kuvveti (N): Statik yükün ve dinamik kütlenin ağırlığına uygun N (Newton) cinsinden kuvvet hesabı.
Sistem Basıncı: Pnömatik sistemlerde hattın sunduğu bar değeri (genellikle 4-6 bar arası).
Çalışma Rejimi: Sistem sadece sabit tutma için mi yoksa acil durum durdurması için mi kullanılacak?

Özet

Erredi lineer ray ve mil sistemlerine dahil edeceğiniz doğru frenleme elemanları, otomasyon projelerinizde hem iş güvenliğini garanti altına alır hem de üretimde yüksek hassasiyet ve verimlilik sağlar. Sisteminizin ihtiyacına en uygun pnömatik, hidrolik veya manuel fren modelleri ile üretim hattınızda kesintisiz ve güvenli bir performans elde edebilirsiniz.

Stok ve fiyat bilgisi için bizimle iletişime geçebilirsiniz.

Whatsapp’dan yazabilirsiniz.

Mail Adres: info@rulmanticaret.com.tr

Web Sitesi: www.rulmanticaret.com

E-ticaret: sizdevarmi.com

Telefon: +90 (216) 632 30 00

Whatsapp numaramız: +90 530 122 16 64

Kategoriler: Linear Rulman

Değerlendirmeler (0)
Shipping & Delivery

Değerlendirmeler (0)

Değerlendirmeler

Henüz değerlendirme yapılmadı.

“Erredi Lineer Ray Ve Mil Fren Sistemleri – Rulman Ticaret” için yorum yapan ilk kişi siz olun

Shipping & Delivery

KARGO & TESLİMAT BİLGİSİ — RULMAN TİCARET

Rulman Ticaret olarak sipariş verdiğiniz tüm ürünleri stoktan, aynı gün kargoya teslim ediyoruz. Hızlı teslimat politikamız sayesinde satın aldığınız ürünler, en kısa sürede güvenle adresinize ulaştırılır. Türkiye’nin her yerine gönderim yapan firmamız, profesyonel paketleme ve takip edilebilir kargo sistemiyle müşterilerine sorunsuz bir alışveriş deneyimi sunar.

Her sipariş, depomuzda kalite kontrol sürecinden geçirilerek hazırlanır ve zarar görmeyecek şekilde özenle paketlenir. Ürün kargoya verildiğinde, takip numaranız sistemimize işlenir ve gönderinizi anlık olarak takip edebilirsiniz. Rulman ve endüstriyel yedek parça kategorisindeki tüm ürünlerimizde hızlı gönderim, güvenilir teslimat ve maksimum müşteri memnuniyeti esas alınır.

Rulman Ticaret; lojistik süreçlerinde hız, güven ve şeffaflık ilkeleriyle çalışarak ihtiyaç duyduğunuz ürünü en kısa sürede sizlere ulaştırmayı hedefler. Sipariş yoğunluklarına rağmen kargolarımız her zaman planlı, düzenli ve zamanında çıkartılır. Türkiye genelindeki güçlü kargo altyapımız sayesinde teslimatlar mümkün olan en hızlı şekilde gerçekleştirilir.

Rulman Ticaret — Güvenilir Alışveriş, Hızlı Teslimat.

İlgili ürünler

Ease Çelik Kafesli Lineer Rulman – Rulman Ticaret

Linear Rulman

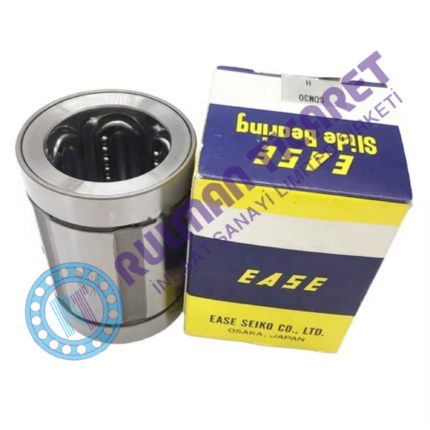

Ease Çelik Kafesli Lineer Rulman: Endüstriyel Hareket Teknolojilerinde Dayanıklılık ve Yüksek Hassasiyet
