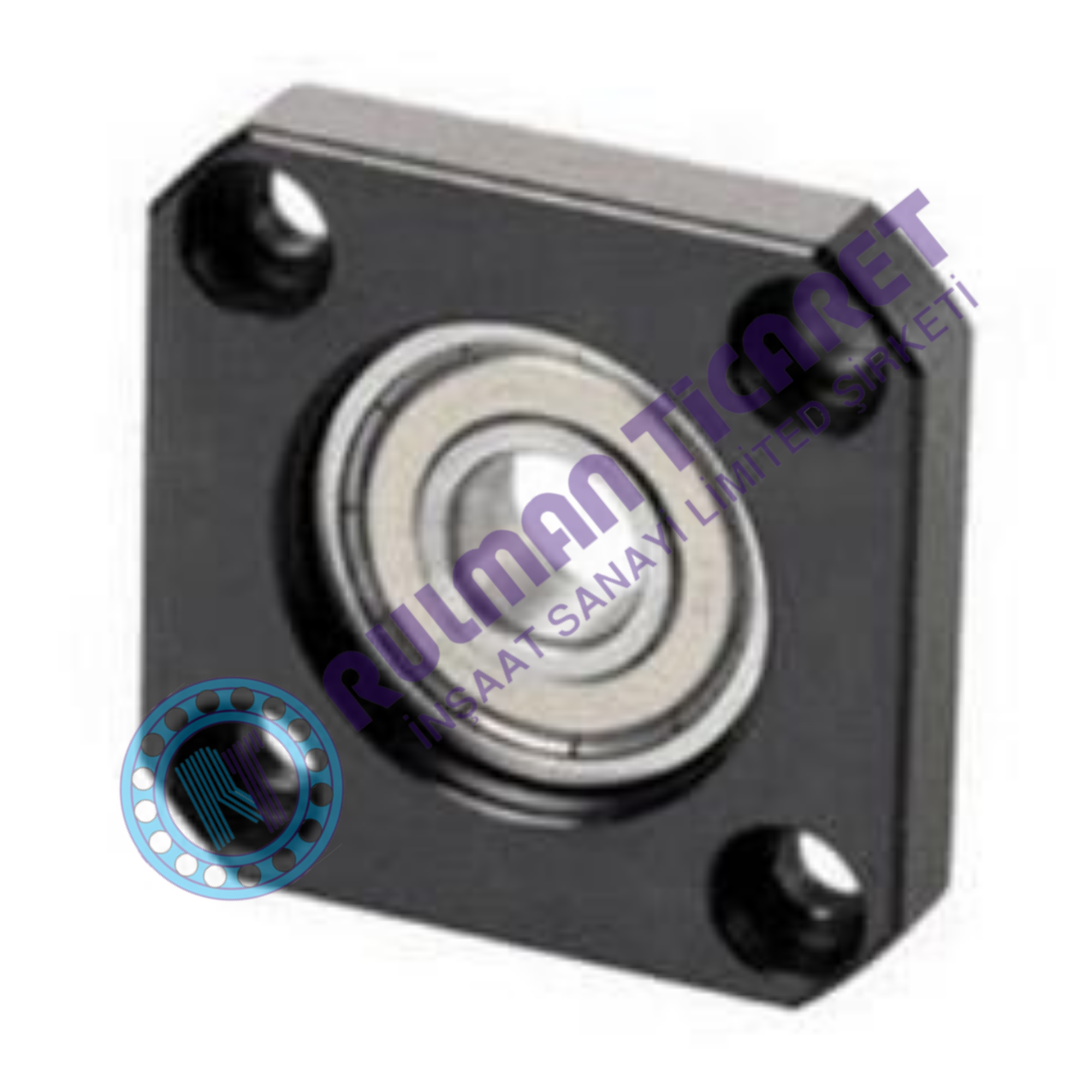

Sungil Vidalı Mil Uç Yatakları: Doğrusal Hareket Sistemlerinde Hassas ve Güvenli Yataklama

Endüstriyel otomasyon hatlarında, CNC takım tezgahlarında, preslerde ve hassas vidalı mil mekanizmalarında dairesel hareketi çizgisel harekete dönüştüren vidalı millerin (ball screws) performansını ve çalışma ömrünü doğrudan belirleyen en kritik bileşenlerin başında Sungil vidalı mil uç yatakları (support units) gelir. Kore mühendislik kalitesi ve yüksek imalat standartlarıyla üretilen Sungil yatak blokları, vidalı millerin eksenel ve radyal yüklerini kusursuz bir şekilde taşıyarak sistemdeki titreşimleri ve mil sehimlerini en aza indirir.

Doğrusal eksenlerin en hassas noktası olan mil uçlarında yüksek rijitlik, sıfır boşluk ve mükemmel dönme eksantrikliği sağlayan bu yataklar, otomasyon projelerinin güvenilirlieasing güvence altına alır.

Sungil Vidalı Mil Uç Yataklarının Çalışma Prensipi ve Tasarımı

Vidalı miller yüksek devirlerde dönerken ve ağır eksenel kuvvetler altında çalışırken milin uç kısımlarında bükülme (buckling) ve radyal salgılar meydana gelebilir. Sungil uç yatakları, milin sabit (fixed) ve desteklenen (supported) uçlarına yerleştirilen yüksek hassasiyetli rulman kombinasyonlarıyla bu mekanik zorlukları çözer:

1. Ön Yüklemeli Eğik Bilyalı Rulmanlar (Angular Contact Ball Bearings): Sabit tip uç yatakların (EK, BK serileri) içerisinde yer alan ve fabrikasyon olarak ön yükleme (preload) verilmiş rulmanlar, her iki yönden gelen eksenel kuvvetleri ve radyal yükleri maksimum rijitlikle karşılar.

2. Yüksek Hassasiyetli Eksenel Hizalama: Milin eksen kaçıklığı yapmadan, kusursuz bir paralellikte dönmesini sağlayarak step veya servo motor kuplajına binen yükü dengeler.

3. Özel Sızdırmazlık ve Gres Koruması: Yatak gövdesine entegre edilmiş özel keçeler, dış ortamlardan gelebilecek talaş ve toz partiküllerinin rulman yollarına girmesini engeller.

Sungil Vidalı Mil Uç Yataklarının Öne Çıkan Avantajları

Makine imalatçısı ve otomasyon mühendisleri için Sungil yatak bloklarını öne çıkaran başlıca teknik ve operasyonel avantajlar şunlardır:

1. Yüksek Burulma Rijitliği ve Sıfır Boşluk

Özel olarak tasarlanmış yatak gövde yapısı ve hassas rulman yerleşimi sayesinde, yön değiştirmelerde (reversing) boşluk oluşumunu engeller; eksenlerin tekrarlanabilirlik (repeatability) hassasiyetini artırır.

2. Kolay Montaj ve Doğrudan Kullanım (Pre-engineered)

Sungil uç yatakları, rulmanlar yağlanmış ve eksenel boşlukları fabrikada ayarlanmış olarak kullanıma hazır şekilde sunulur. Bu sayede montaj süresi kısalır ve montaj hatalarından kaynaklanan rulman hasarları önlenir.

3. Zengin Model Çeşitleri (Sabit ve Destek Tipleri)

Uygulamanın mil çapına ve montaj kısıtlamalarına göre EK, EF, BK, BF, FK, FF gibi farklı endüstriyel standartlarda sabit (fixed) ve destek (supported) tip alternatifleri mevcuttur.

4. Kompakt ve Sağlam Gövde Yapısı

Yüksek mukavemetli çelik veya özel alaşımlı döküm gövdeleri sayesinde ağır dinamik yükler altında dahi formunu korur, uzun yıllar bakım gerektirmeden çalışır.

Sungil Uç Yatak Serileri ve Model Alternatifleri

Uygulamanın mekanik tasarımına ve montaj şekline göre Sungil paletinde yer alan temel seriler şunlardır:

• BK ve EK Serileri (Sabit Tip – Fixed): Vidalı milin motor tarafına bağlanan, eksenel ve radyal yüklerin tamamını taşıyan ön yüklemeli rulmanlı sabit yatak blokları.

• BF ve EF Serileri (Destek Tipi – Supported): Vidalı milin karşı (boşta kalan) ucuna bağlanan, milin ısı değişimlerinden kaynaklı boyutsal uzama ve kısalmalarını yatak içinde kayarak telafi eden destek tipleri.

• FK ve FF Serileri: Özellikle dar alanlarda ve özel CNC dik işleme merkezlerinin vidalı mil hatlarında tercih edilen flanşlı tip yataklama üniteleri.

Kullanım Alanları ve Sektörel Uygulamalar

Sungil vidalı mil uç yatakları, hassas konumlandırma ve doğrusal hareket iletiminin kritik olduğu pek çok endüstriyel alanda yaygın olarak kullanılmaktadır:

• CNC Takım Tezgahları ve Torna Merkezleri: Vidalı millerin yataklandığı X, Y, Z eksen tahrik hatlarında.

• Lazer, Plazma ve Su Jeti Kesim Makineleri: Köprü ve kafa hareketlerini sağlayan yüksek hızlı vidalı mil sistemlerinde.

• Endüstriyel Otomasyon ve Presler: Hassas baskı, kaldırma ve konumlandırma mekanizmalarında.

• Medikal ve Laboratuvar Cihazları: Yüksek hassasiyetli tarama ve numune işleme eksenlerinde.

• Plastik Enjeksiyon Makineleri: Milimetre hassasiyetinde kalıp kapatma ve dozajlama hatlarında.

Uç Yatak Seçiminde ve Montajında Dikkat Edilecekler

Sisteminizden maksimum verim ve uzun çalışma ömrü almak için şu teknik kriterler gözetilmelidir:

1. Vidalı Mil Çapı Uyumu: Yatak iç çapı, vidalı milin uçındaki işlenmiş çap ölçüsüyle ($d$) birebir uyumlu olmalıdır.

2. Yük ve Devir Hesabı: Uygulamanın çalışma hızı ($RPM$) ve eksenel kuvvet kapasitesi, seçilen yatak serisinin katalog sınırları içinde kalmalıdır.

3. Doğru Kuplaj Bağlantısı: Motor ile vidalı mil arasında eksenel kaçıklık yaratmayacak şekilde esnek veya boşluksuz servo kaplinler tercih edilmelidir.

Sungil ile Vidalı Millerde Kusursuz Eksen Hizalama

Makinelerinizde titreşimsiz çalışma, mil sehimlerinin önlenmesi, yüksek eksenel rijitlik ve uzun bakım aralıklarıyla kesintisiz üretim elde etmek istiyorsanız Sungil vidalı mil uç yatakları projeniz için en nitelikli mühendislik çözümünü sunar. Geniş model ve ölçü alternatifleriyle otomasyon sistemlerinizin performansını güvence altına alabilirsiniz.

Sungil vidalı mil uç yatak fiyat listesi, teknik CAD çizimleri, ölçü katalogları ve uygulamanıza özel model seçim desteği için uzman teknik ekibimizle iletişime geçebilir, ihtiyacınıza uygun hareket kontrol bileşenlerini güvenle temin edebilirsiniz.
